Đánh dấu công tắc và ổ cắm trên bản vẽ mặt đứng tủ bếp

Ghi vị trí điện trước khi chốt vị trí tủ

Trước khi chốt vị trí tủ bếp, hãy đưa các công tắc và ổ cắm nhìn thấy được lên bản vẽ mặt đứng, tức hình nhìn thẳng vào từng bức tường. Ghi cả tâm thiết bị, đường bao ngoài của mặt che và cách người dùng tiếp cận. Sau đó vẽ chồng phương án tủ trên một lớp riêng. Cách này giúp phát hiện tấm hông đè lên mặt che hoặc cánh tủ cản thao tác, trước khi coi bố cục là sẵn sàng để đặt tủ.

Trong hướng dẫn KraftMaid, bước đo hiện trạng có yêu cầu xác định ổ cắm điện cùng các đầu cấp và đường kỹ thuật khác. Nội dung đó hỗ trợ việc ghi nhận vị trí hiện có; không xác nhận rằng có thể dùng tủ bao quanh ổ cắm hoặc quy định khoảng hở điện cho phương án của bạn. Bản ghi này phục vụ phối hợp bố trí tủ. Mọi thay đổi về điện vẫn cần được đánh giá riêng.

Tài liệu tham khảo: KraftMaid: Measure Your Space — utility locations.

Dùng cùng một mốc đo cho bản vẽ và ảnh

Đặt tên cho từng tường trên mặt bằng, rồi lập mặt đứng tương ứng. Chọn một mốc ngang cố định, chẳng hạn góc trái của tường, và ghi rõ mốc sàn dùng để đo chiều cao. Đánh dấu mỗi thiết bị nhìn thấy được bằng một chữ cái và lặp lại ký hiệu ấy trên ảnh. Tâm giúp định vị; các mép ngoài của mặt che giúp kiểm tra phần diện tích thực tế có thể bị tủ che khuất.

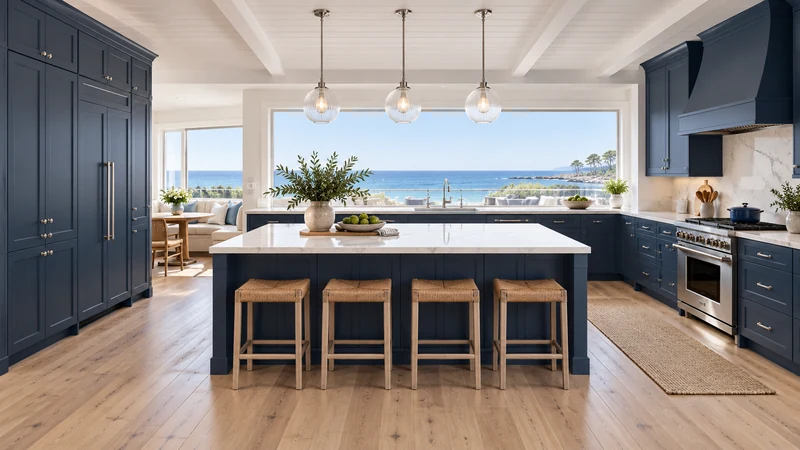

Ghi rõ số đo lấy từ bề mặt hoàn thiện hiện tại hay từ bề mặt dự kiến sau cải tạo. Nếu lớp hoàn thiện sẽ thay đổi, cần giữ thông tin đó cạnh số đo để tránh ghép các kích thước khác mốc. Ảnh toàn tường giúp xác định vị trí, còn ảnh gần giúp nhận ra mép mặt che và vật cản. Hình thiết kế bên dưới chỉ gợi ý cách chia khu vực khảo sát quanh bồn rửa và đầu dãy tủ; vị trí điện thực tế phải được ghi tại công trình.

Đối chiếu với toàn bộ cụm tủ hoàn thiện

Lớp bản vẽ tủ cần thể hiện thùng tủ, tấm hông hoàn thiện, lưng tủ, cánh và tay nắm ở cao độ dự kiến. Ghi thêm chiều sâu và quan hệ trước–sau để kiểm tra những chỗ mặt đứng chưa thể hiện đủ. Tấm hông có thể nhô xa hơn thùng tủ; tủ trên có thể che một mặt ổ cắm nằm phía trên phần tường ốp sau mặt bàn. Chỉ đối chiếu với đường bao thùng tủ sẽ bỏ sót các chi tiết này.

Tách rõ hai loại phát hiện: chồng lấn vật lý và khó tiếp cận. Tấm hông đè lên mặt che là chồng lấn. Một đoạn mặt bàn rẽ góc khiến người dùng phải với vòng qua để bật công tắc là vấn đề tiếp cận, dù không có chi tiết nào chạm công tắc. Phân biệt như vậy giúp người thiết kế biết cần xem lại đường bao tủ, chiều sâu, hướng mở cánh hay vị trí thao tác, thay vì mặc định mọi trường hợp đều phải dời điện.

Ví dụ: tâm nằm ngoài tấm hông vẫn có thể bị vướng

Giả sử trên một mặt đứng, mọi tọa độ ngang đều tính bằng inch từ cùng mốc trái. Mặt che ổ cắm trải từ 46 đến 49 inch, tâm ở 47.5 inch. Tại cùng độ cao, tấm hông dự kiến chiếm đoạn từ 48 đến 49 inch. Tâm ổ cắm nằm ngoài đoạn của tấm hông, nhưng phần từ 48 đến 49 inch thuộc cả hai đường bao: chúng chồng lấn 1 inch. Nếu chỉ ghi tâm, bản vẽ có thể khiến người xem tưởng vị trí này không vướng.

Nếu ưu tiên giữ ổ cắm tại chỗ, hãy xem lại vị trí tủ hoặc cấu hình tấm hông, rồi kiểm tra lại cả đường bao lẫn khả năng sử dụng. Nếu cần giữ phương án tủ, hãy đánh dấu đề xuất di dời ổ cắm để đánh giá riêng, đồng thời giữ nguyên vị trí hiện hữu trên bản vẽ. Kết luận của ví dụ là phương án đang có xung đột cần xử lý. Con số 1 inch không phải khoảng hở điện được phép và không cho phép suy ra chỉ cần dịch tủ đúng bằng mức đó là đủ.

Kiểm tra phích cắm và thao tác hằng ngày

Với ổ cắm phục vụ thiết bị trên mặt bàn, ghi vị trí thiết bị khi sử dụng và hướng dây điện đi tới ổ. Nếu đang có phích cắm, mô tả phần nhô ra vào khu vực dự kiến đặt tủ; không uốn dây hoặc sắp lại phích để làm bản phác có vẻ vừa. Với công tắc, đánh dấu nơi người dùng thường đứng. Một mặt che còn nhìn thấy vẫn có thể khó dùng nếu phải mở cánh tủ hoặc cửa thiết bị khác trước khi tiếp cận.

Ảnh không cho biết khả năng cấp tải của mạch, tình trạng nối đất, các biện pháp bảo vệ hoặc đường dây giấu trong tường. Hình dạng quen thuộc của ổ cắm cũng chưa chứng minh nó phù hợp với thiết bị được chọn. Giữ yêu cầu đấu nối cùng tài liệu đúng model và ghi rõ điểm cần đánh giá. Kích thước ngoài hay kích thước danh nghĩa của tủ không xác định khoảng trống bên trong cho phích và dây; khoét một lỗ trên tấm tủ cũng chưa giải quyết các câu hỏi đó.

Bàn giao bản ghi có trạng thái rõ ràng

Dùng các nhãn riêng như “hiện hữu — dự kiến giữ lại”, “đề xuất di dời” và “vị trí chưa xác nhận”. Khi thử một bố cục mới, đừng xóa thiết bị hiện hữu khỏi hồ sơ: xung đột cần tiếp tục được nhìn thấy cho tới khi thay đổi được đánh giá. Nếu đồ đạc che khuất khu vực cần kiểm tra, ghi “chưa quan sát được”. Suy đoán tâm ổ cắm từ tủ bên cạnh có thể biến một ước lượng thành số đo tưởng như chính xác trên các bản vẽ tiếp theo.

Hồ sơ dùng để trao đổi nên có mặt đứng đã đánh dấu, ảnh mang ký hiệu tương ứng và danh sách ngắn các điểm vướng. Mỗi mục cần nêu tấm hông hoặc cánh tủ liên quan, thiết bị hay thao tác cần phục vụ, cùng chi tiết còn chờ xác nhận. Giữ nguyên các thiết bị điện trong quá trình khảo sát bằng mắt. Chủ nhà, bên cung cấp tủ và người đánh giá phần điện sẽ có cùng một vị trí để trao đổi; sau khi bố cục sử dụng được xác định, mới tiếp tục chọn mẫu hoàn thiện.
