주방 수납장 입면도에 스위치와 콘센트 위치 표시하기

수납장 위치를 정하기 전에 전기 설비부터 기록하세요

주방 수납장 위치를 확정하기 전에는 눈에 보이는 스위치와 콘센트를 벽면 입면도에 표시해야 합니다. 입면도는 각 벽을 정면에서 본 도면입니다. 설비 중심, 커버의 바깥 테두리, 사람이 접근하는 방향을 기록하고 수납장 계획을 별도 도면층에 겹쳐 보세요. 그러면 주문할 배치로 확정하기 전에 측면 패널이 커버를 가리거나 수납장 문이 조작을 방해하는 지점을 찾을 수 있습니다.

KraftMaid 측정 안내에는 콘센트를 비롯한 각종 설비 연결 위치를 파악하는 단계가 있습니다. 이는 기존 위치를 기록하는 근거이며, 콘센트를 수납장으로 둘러싸도 된다는 승인이나 해당 배치에 필요한 전기 이격거리의 근거는 아닙니다. 이 기록의 목적은 수납장 배치를 조율하는 것입니다. 전기 설비의 위치나 연결을 바꾸는 일은 별도로 검토해야 합니다.

참고 자료: KraftMaid: Measure Your Space — utility locations.

도면과 사진이 같은 기준점을 쓰게 하세요

평면도에서 벽마다 이름을 붙이고 그에 맞는 입면도를 만드세요. 벽의 왼쪽 모서리처럼 수평 측정의 공통 시작점을 정하고, 높이는 어느 바닥면을 기준으로 재는지 명시합니다. 보이는 설비마다 고유한 문자를 붙여 사진에도 같은 문자를 표시하세요. 중심 좌표는 위치를 찾는 데 쓰이고, 커버의 각 바깥 가장자리는 수납장이 실제로 가릴 수 있는 범위를 판단하는 데 쓰입니다.

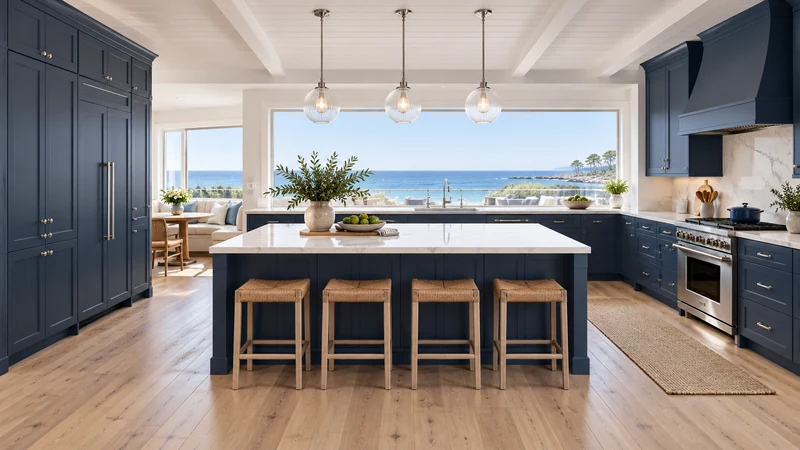

현재 마감면에서 잰 치수인지, 공사 후 예정된 마감면을 기준으로 한 치수인지도 적어 두세요. 마감면이 바뀔 예정이라면 그 내용을 치수 옆에 남겨 서로 다른 기준의 수치를 섞지 않도록 합니다. 벽 전체 사진은 위치를, 근접 사진은 커버 가장자리와 장애물을 보여 줍니다. 아래 디자인 이미지는 싱크대 주변과 수납장 끝을 기준으로 조사 구역을 나누는 참고용이며, 실제 전기 설비 위치는 현장에서 기록해야 합니다.

수납장 본체에 마감 패널과 문까지 더해 보세요

수납장 도면에는 본체뿐 아니라 마감 측면 패널, 뒷판, 문, 손잡이를 계획된 높이에 함께 표시하세요. 입면도만으로 알기 어려운 부분은 깊이와 앞뒤 관계도 기록해야 합니다. 측면 패널은 본체보다 앞으로 나올 수 있고, 상부장은 조리대 뒤 벽 마감 구간보다 높은 곳에 있는 콘센트 커버를 가릴 수 있습니다. 본체 외곽선만 비교하면 이런 간섭을 놓치기 쉽습니다.

확인 결과는 물리적 겹침과 접근 불편으로 구분하세요. 측면 패널이 커버 위를 덮는 것은 겹침입니다. 모서리를 돌아 이어지는 조리대 때문에 몸을 뻗어 스위치를 눌러야 한다면, 직접 닿는 부재가 없어도 접근 문제가 있습니다. 이렇게 구분하면 설계자는 수납장 외곽, 깊이, 문 여는 방향, 사용 위치 중 무엇을 다시 살펴야 하는지 알 수 있습니다. 모든 문제를 곧바로 전기 설비 이전으로 연결할 필요는 없습니다.

중심이 패널 밖에 있어도 가장자리는 겹칠 수 있습니다

가상의 입면도에서 모든 수평 좌표를 같은 왼쪽 기준점으로부터 인치로 잰다고 가정하겠습니다. 콘센트 커버는 46~49인치 구간에 있고 중심은 47.5인치입니다. 같은 높이에서 계획된 측면 패널은 48~49인치 구간을 차지합니다. 중심은 패널 밖에 있지만, 48~49인치 구간은 두 외곽에 모두 포함되어 1인치가 겹칩니다. 중심만 표시했다면 도면을 보는 사람은 이 위치에 간섭이 없다고 판단할 수 있습니다.

콘센트를 유지하는 것이 우선이라면 수납장 위치나 측면 패널 구성을 조정할 수 있는지 검토한 뒤, 외곽과 사용 공간을 다시 확인하세요. 수납장 계획을 유지해야 한다면 콘센트 이전을 검토 항목으로 표시하되 기존 위치도 도면에 남겨야 합니다. 이 예에서 내릴 수 있는 결정은 현재의 겹침을 해결하기 전까지 배치를 확정하지 않는 것입니다. 1인치는 허용 이격거리가 아니며, 수납장을 그만큼만 옮기면 충분하다는 뜻도 아닙니다.

플러그와 실제 조작 동작도 함께 확인하세요

조리대 위 가전용 콘센트라면 가전을 사용하는 위치와 코드가 콘센트로 들어오는 방향을 기록하세요. 이미 꽂힌 플러그가 계획된 수납장 영역으로 돌출되어 있다면 그 상태를 그대로 설명합니다. 도면상 들어맞게 하려고 코드를 꺾거나 플러그를 재배치하지 마세요. 스위치는 사람이 평소 서서 조작하는 위치를 표시합니다. 커버가 보여도 수납장 문이나 다른 가전의 문을 먼저 열어야 접근할 수 있다면 사용이 불편해질 수 있습니다.

사진만으로 회로의 공급 용량, 접지 상태, 보호 장치, 벽 속 배선 경로를 알 수는 없습니다. 익숙한 모양의 콘센트라고 해서 선택한 가전에 적합하다고 판단할 수도 없습니다. 연결 요구사항은 해당 모델의 문서와 함께 보관하고 검토할 사항을 표시하세요. 수납장의 외형 치수나 공칭 치수만으로는 플러그와 코드가 들어갈 내부 여유 공간을 알 수 없습니다. 패널에 구멍을 내는 것만으로 이러한 조건이 해결되는 것도 아닙니다.

현재 상태와 변경 제안을 구분해 전달하세요

각 위치에는 ‘기존 위치 유지 예정’, ‘이전 제안’, ‘위치 미확인’처럼 상태를 명확히 표시하세요. 새 배치를 검토할 때도 기존 설비를 기록에서 지우지 않아야 변경안 검토가 끝날 때까지 간섭이 드러납니다. 가구 뒤에 가려진 구역은 ‘관찰하지 못함’으로 남기세요. 주변 수납장을 보고 콘센트 중심을 추측하면 그 추정치가 다음 도면에서 실제 측정값처럼 반복될 수 있습니다.

협의 자료는 표시된 입면도, 같은 기호가 있는 사진, 간섭 항목을 적은 짧은 목록으로 구성하면 됩니다. 각 항목에는 관련 패널이나 문, 사용할 가전 또는 스위치 조작 목적, 아직 확인해야 할 세부 조건을 적으세요. 눈으로 현황을 조사하는 동안 전기 설비는 그대로 둡니다. 그러면 주택 소유자, 수납장 공급 담당자, 전기 검토 담당자가 같은 위치를 기준으로 논의할 수 있습니다. 사용 가능한 배치가 정해진 뒤 마감 샘플을 비교하면 됩니다.
