Tay quay cửa sổ có vướng vòi nước bếp không?

Kiểm tra khi các bộ phận đang chuyển động

Tay quay cửa sổ có thể vướng vòi nước dù lúc đóng cửa vẫn thấy khe hở. Để biết cách bố trí có dùng được hay không, hãy kiểm tra đường quay của tay quay, các vị trí của cần gạt vòi và đường di chuyển của cánh cửa tại độ cao thực tế. Thân vòi có thể nằm ngoài đường quay, nhưng cần gạt lại đi vào vùng đó khi chỉnh nước. Kết quả kiểm tra này mới giúp quyết định giữ nguyên hay đổi vòi, vị trí lắp hoặc phương án cửa sổ.

Với cửa sổ hiện có, chỉ thao tác nhẹ nhàng trong phạm vi không bị cản. Quan sát riêng tay quay hoặc chốt khóa, cánh cửa và chỗ bàn tay cần đặt để điều khiển. Ghi vị trí trục quay cùng độ cao so với mặt bàn dự kiến. Với vòi định mua, dùng bản vẽ đúng mẫu để xác định thân vòi, phần đưa nước ra, cần gạt và bộ phận ống mềm có liên quan. Ảnh của một mẫu trông tương tự không đủ để xác định kích thước và chuyển động.

Đối chiếu mặt bằng với độ cao thực tế

Hình chiếu bằng, tức nhìn từ trên xuống, giúp nhận ra những vùng chuyển động chồng lên nhau theo phương ngang. Hình nhìn bên cho biết chúng có ở cùng độ cao hay không. Tay quay có thể đi qua phía trên chân vòi thấp nhưng lại chạm cần gạt dựng đứng. Ngược lại, hai đường nét giao nhau trên mặt bằng chưa chắc va chạm nếu chúng nằm ở độ cao khác nhau. Dùng cùng một mốc mặt bàn hoàn thiện hoặc bậu cửa và tính cả phần nẹp cửa nhô ra khi đo khoảng cách đến tường.

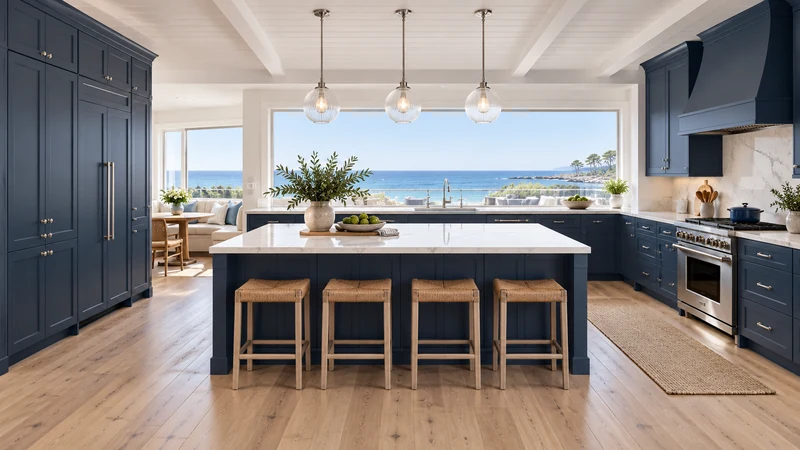

Tài liệu IKEA US nêu rằng việc đo cửa sổ bao gồm khoảng không cần để mở hoàn toàn từng cửa. Điều đó hỗ trợ việc kiểm tra hành trình mở, nhưng không xác nhận độ tương thích giữa một tay quay và một vòi cụ thể. Với khu vực chậu rửa, cần đặt thêm hình dạng và vị trí vòi đã chọn vào hai hình nhìn. Ảnh thiết kế dưới đây giúp hình dung vị trí tương đối; ảnh không thể thay cho phép kiểm tra chuyển động.

Tài liệu tham khảo: IKEA US: Kitchen measurement services — window opening space.

Vì sao chỉ đo thân vòi có thể bỏ sót chỗ vướng

Xét ví dụ giả định đơn giản trên mặt bằng, với các bộ phận ở cùng độ cao: đầu tay quay quét đến khoảng cách 3 inches tính từ trục. Điểm gần nhất của thân vòi cố định cách trục 4 inches, nên hai vùng giả định còn cách nhau 1 inch. Nếu cần gạt vươn 2 inches về phía trục từ vị trí đó, điểm gần nhất của cần gạt chỉ còn cách trục 2 inches. Như vậy, cần gạt lấn vào vùng quét của tay quay 1 inch.

Trong giả định này, giữ vị trí vòi chỉ vì thân vòi có khe hở sẽ bỏ sót xung đột khi điều chỉnh nước. Bước hợp lý là thử một hình dạng cần gạt khác hoặc một vị trí lắp thực sự khả thi, rồi kiểm tra lại toàn bộ hành trình. Các số trên chỉ phục vụ giải thích, không phải kích thước sản phẩm hay khoảng hở khuyến nghị. Vùng quét chồng nhau cho biết nơi cần xem xét kỹ; kết luận thực tế còn phụ thuộc hình dạng, độ cao và vị trí vận hành của từng bộ phận.

Thử cả động tác cầm và xoay tại vị trí dự kiến

Dùng hình mẫu đúng kích thước hoặc mô hình phù hợp của vòi đã chọn, đặt tại độ cao và khoảng lùi dự kiến so với cửa sổ. Thể hiện cả các vị trí làm việc của cần gạt, thay vì chỉ dựng dáng vòi khi khóa nước. Thử tay quay và cánh cửa nhẹ nhàng, không ép chúng vào mô hình. Nếu phải dịch mô hình ra chỗ thuận tiện hơn mới mở được cửa, hãy kiểm tra xem chỗ mới có thực sự dùng được trong phương án chậu rửa và mặt bàn hay không.

Khoảng trống giữa các chi tiết cũng phải đủ để người dùng thực hiện động tác bình thường. Hãy đứng theo cách thường tiếp cận chậu rửa, nắm tay quay và thử xoay qua phạm vi cần dùng. Hai chi tiết không chạm nhau vẫn có thể khiến bàn tay khó nắm hoặc buộc cổ tay xoay bất tiện. Không có một khoảng hở chung được đưa ra ở đây: cần kiểm tra bộ điều khiển thực tế cùng người sử dụng, đồng thời xem cần gạt vòi có còn dễ chỉnh hay không.

Chọn thay đổi dựa trên bộ phận gây cản

Giả sử phép thử cho thấy thân vòi và cánh cửa không vướng, nhưng cần gạt đi vào đường quay ở một vị trí chỉnh nước thường dùng. Khi đó, nên ưu tiên so sánh vòi có hình dạng hoặc hướng chuyển động của cần gạt khác. Cần xem bản vẽ và thử mẫu thay thế để biết nó có giải quyết đúng chỗ vướng hay không. Nếu chính thân vòi cản đường, chỉ đổi kiểu cần gạt sẽ không xử lý được nguyên nhân; phải đánh giá lại hình dạng thân vòi hoặc vị trí lắp.

Dịch vòi chỉ là phương án hữu ích khi vị trí mới phù hợp với chậu đã chọn, điểm lắp và các bộ phận xung quanh. Một lựa chọn khác là thay bộ điều khiển cửa sổ, nhưng tay quay gập hoặc tháo rời không mặc nhiên tương thích với mọi cơ cấu. Chỉ đưa phương án đó vào quyết định khi đã xác nhận cho đúng cửa sổ. Sau mỗi thay đổi, thử lại cả mở cửa, chỉnh nước và thao tác bằng tay để tránh giải quyết một chỗ vướng rồi tạo ra chỗ vướng khác.

Lưu kết quả để chốt phương án chậu rửa

Ghi mẫu cửa sổ nếu biết, loại tay quay hoặc chốt, vị trí trục, mẫu vòi, vị trí lắp và các trạng thái đã thử. Lưu hình chiếu bằng, hình nhìn bên cùng ảnh mô hình trong hồ sơ thiết kế khu vực chậu rửa. Thông tin này giúp chủ nhà, người bán và người thi công hiểu chính xác điều gì đã được kiểm tra, thay vì dựa vào một ghi chú chung rằng vòi không vướng cửa.

Nếu còn thiếu bản vẽ vòi hoặc chưa quan sát được toàn bộ chuyển động cánh cửa, hãy đánh dấu phần đó là chưa xác định trước khi chốt vị trí lắp cố định. Bước tiếp theo là bổ sung đúng dữ liệu còn thiếu và lặp lại phép thử tại vị trí dự kiến. Các hình phối màu hay bề mặt hoàn thiện có thể hỗ trợ lựa chọn thẩm mỹ, nhưng không cung cấp bằng chứng về khoảng trống cho những bộ phận đang chuyển động.
