Chủ nhà nên đọc bản vẽ chi tiết tủ lavabo như thế nào?

Bắt đầu từ cấu hình và phạm vi cung cấp

Khi đọc bản vẽ chi tiết tủ lavabo, hãy kiểm tra ba việc: bạn sẽ nhận những gì, toàn bộ tổ hợp có phù hợp với phòng tắm hay không, và các khoang có chứa được đồ dự định cất hay không. Loại bản vẽ này thường được gọi là shop drawing trong hồ sơ tại Mỹ. Chủ nhà không cần làm thay công việc kỹ thuật của người thiết kế hoặc lắp đặt, nhưng cần biết mình đang chấp thuận cấu hình nào và những điểm nào còn chưa rõ.

Trước hết, đối chiếu tên dự án, mã hoặc phiên bản phát hành và tên bộ tủ trên bản vẽ. Kiểm tra thông tin chậu, mặt bàn và phụ kiện có đúng lựa chọn của bạn không. Đọc kỹ ghi chú về hạng mục bao gồm, do bên khác cung cấp hoặc còn tạm tính. Chậu xuất hiện trên hình có thể chỉ để phối hợp vị trí, chưa chắc nằm trong phần cung cấp của đơn vị bán tủ. Một hình phối cảnh quen mắt cũng chưa xác nhận được phạm vi đơn hàng.

Xác định hình chiếu và mốc đo

Phân biệt mặt bằng nhìn từ trên xuống, mặt đứng nhìn vào một phía và mặt cắt thể hiện phần bên trong theo vị trí cắt. Tìm mốc sàn hoàn thiện hoặc mặt tường dùng để ghi kích thước. Cùng một cạnh có thể xuất hiện ở nhiều hình, nhưng đường kích thước này đo mặt bàn, còn đường kia chỉ đo thân tủ. Chỉ khi biết hai đầu đo nằm ở đâu, bạn mới có thể so sánh đúng với số đo phòng.

Dùng con số ghi trên bản vẽ thay vì ước lượng từ hình đã phóng to trên màn hình. Với kích thước tổng thể, cần làm rõ có tính mặt cánh nhô ra, tay nắm hoặc phần mặt bàn nhô khỏi thân tủ hay không. Những phần này ảnh hưởng đến khoảng trống quanh tủ, trong khi kích thước thân tủ riêng lẻ có thể không thể hiện chúng. Nếu thiếu kích thước quyết định việc bố trí, hãy yêu cầu bổ sung ngay tại hình chiếu liên quan.

Đọc mặt trước theo công năng sử dụng

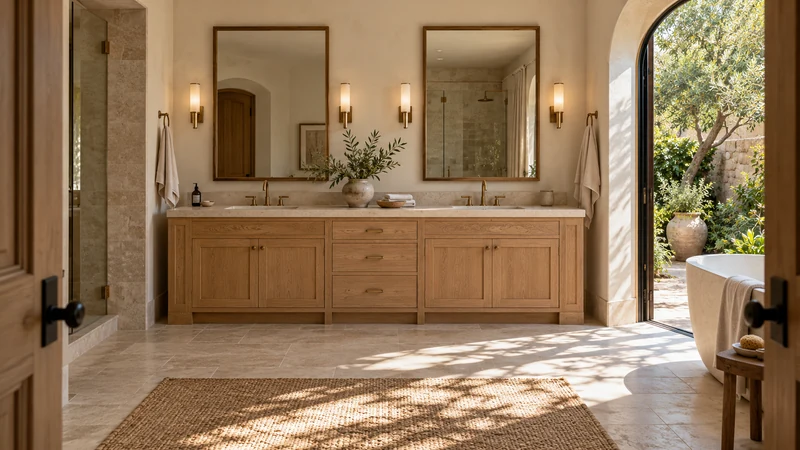

Mỗi đường chia trên mặt trước cần được hiểu theo chức năng: đâu là cánh mở, đâu là mặt ngăn kéo và đâu là tấm cố định. Xem hướng mở cánh, hướng kéo ngăn và ghi chú về hình dạng bên trong. Một mặt tủ trông như ngăn kéo có thể che phần dưới chậu mà không mở được. Vì vậy, số ô nhìn thấy trên mặt đứng không tự cho biết số khoang chứa đồ có thể sử dụng.

Giả sử gia đình muốn cất đồ chăm sóc cá nhân dùng hằng ngày ở hàng ngăn nông ngay dưới chậu, nhưng ghi chú xác định đó là các mặt cố định. Có hai hướng xem xét: giữ mặt trước và chuyển nhóm đồ sang khoang mở được bên trái, hoặc yêu cầu điều chỉnh cấu hình. Hướng thứ nhất chỉ hợp lý nếu khoang trái chứa vừa đồ và lấy ra thuận tiện. Nếu chưa đáp ứng được, hãy nêu nhu cầu sử dụng để người thiết kế xem xét phương án sửa; đừng mặc nhiên coi phần dưới chậu có thể đổi thành ngăn kéo.

Kiểm tra phần bên trong đã bị chiếm chỗ

Tiếp tục ví dụ trên, mặt cắt cần cho thấy phần dưới chậu, vách chia và vùng dành cho đường ống hoặc kết cấu đỡ nếu có thể hiện. Những bộ phận này giới hạn hình dạng khoang sử dụng. Kích thước bên ngoài hộp ngăn kéo cũng khác khoảng trống bên trong để đặt đồ. Với túi đựng đồ hằng ngày, hãy đối chiếu cả khoảng mở thông thủy để đưa túi vào lẫn kích thước sử dụng bên trong để đặt túi tại vị trí dự kiến.

Đo túi, chai lọ hoặc khay chia bạn thực sự định dùng. Nếu khoang trái đủ chỗ khi tính cả chậu đã chọn và các phần chiếm chỗ liên quan, bạn có cơ sở giữ cấu hình mặt trước. Nếu bản vẽ chưa thể hiện mặt dưới chậu hoặc chỉ ký hiệu đường ống bằng một biểu tượng, quyết định này vẫn còn thiếu dữ liệu. Hãy ghi rõ mối quan hệ cần bổ sung để người phụ trách kỹ thuật xử lý; vùng trắng trên giấy chưa chứng minh được đó là khoảng trống chứa đồ.

Đặt bộ tủ vào phòng đã đo thực tế

Đối chiếu vị trí đề xuất với tường, cửa phòng, thiết bị bên cạnh và lối tiếp cận khi sử dụng. Kiểm tra cả cánh tủ hoặc ngăn kéo ở trạng thái mở nếu chúng ảnh hưởng đến thao tác. Một tổ hợp vừa vào khoảng tường vẫn có thể gây bất tiện khi mở ngăn hoặc lấy đồ. Vị trí tủ cũng phải nhất quán giữa mặt bằng, mặt đứng và mặt cắt; việc dịch tủ trên riêng một hình chưa giải quyết được toàn bộ bố trí.

Tách rõ số đo hiện trường đã xác nhận và số đo còn tạm thời. Khoảng cách lấy từ tường chưa hoàn thiện hoặc một điều kiện bị che khuất chưa kiểm tra cần được theo dõi riêng. Ghi ai sẽ kiểm tra lại và kết quả có thể làm thay đổi kích thước hay vị trí nào trên bản vẽ. Cách này giúp tránh chấp thuận một quan hệ hình học đang dựa trên giả định mà không ai nhận trách nhiệm xác nhận.

Gửi nhận xét cụ thể và kiểm tra bản sửa đổi

Mỗi nhận xét nên nêu vị trí, nhu cầu sử dụng và thông tin cần trả lời. Chẳng hạn: “Túi đồ dùng hằng ngày dự kiến đặt ở khoang trái; đề nghị ghi khoảng mở thông thủy và kích thước sử dụng bên trong khi lắp chậu đã chọn.” Đây là yêu cầu làm rõ. Nếu muốn sửa cấu hình, hãy ghi riêng nhu cầu thay đổi và thao tác cần hỗ trợ. Yêu cầu câu trả lời được thể hiện trên bản vẽ liên quan hoặc hồ sơ đi kèm cùng phiên bản.

Khi nhận bản cập nhật, đối chiếu từng câu hỏi với nội dung đã sửa. Kiểm tra lại lựa chọn chậu, mặt bàn, phụ kiện, công năng khoang và quan hệ với hiện trường; một tệp mới chưa đồng nghĩa mọi điểm đều đã được giải quyết. Ghi những điều kiện còn cần người phụ trách xác nhận, rồi lưu phiên bản đã xem xét cùng các quyết định. Hồ sơ cuối cùng cần cho thấy bạn đã chấp thuận gì và phần nào vẫn đang chờ làm rõ.
