욕실 세면대 하부장 제작도면, 집주인은 무엇을 확인해야 할까요?

도면이 설명하는 구성과 공급 범위부터 확인하기

세면대 하부장 제작도면을 볼 때는 무엇을 공급받는지, 상판과 세면볼을 포함한 전체 구성이 욕실에 맞는지, 필요한 물건을 실제로 수납할 수 있는지부터 확인하세요. 미국에서는 이런 제작 상세 도면을 샵 드로잉(shop drawing)이라고 부릅니다. 집주인이 설계자나 설치 담당자의 기술 업무까지 대신할 필요는 없습니다. 다만 어떤 구성을 승인하는지 알고, 불명확한 사항을 특정 도면이나 부품, 빠진 치수와 연결해 질문할 수 있어야 합니다.

먼저 프로젝트명, 도면 번호 또는 발행 버전, 도면에 적힌 하부장 명칭을 확인하세요. 세면볼, 상판, 하드웨어 정보가 실제 선택 내용과 일치하는지도 대조합니다. 포함 품목, 별도 공급 품목, 잠정적으로 가정한 품목을 구분하는 주석도 읽어야 합니다. 세면볼이 그려져 있어도 위치를 맞추기 위한 표시일 수 있으므로 하부장 공급에 포함된다고 단정할 수 없습니다. 익숙해 보이는 투시도만으로 주문 범위를 확정하기도 어렵습니다.

각 도면의 방향과 치수 기준점 읽기

평면도는 위에서 내려다본 모습이고, 입면도는 한쪽에서 바라본 모습이며, 단면도는 지정된 위치를 잘라 내부를 보여 줍니다. 필요한 치수가 마감 바닥이나 어느 벽면을 기준으로 하는지 찾아보세요. 같은 모서리가 여러 도면에 나타나더라도 한 치수는 상판을, 다른 치수는 하부장 몸체를 가리킬 수 있습니다. 치수선의 양 끝이 어디인지 알아야 방을 실측한 값과 올바르게 비교할 수 있습니다.

화면에서 그림을 확대해 길이를 추정하기보다 기입된 치수를 사용하세요. 전체 치수에 앞으로 나온 문짝, 손잡이, 몸체 밖으로 돌출된 상판이 포함되는지도 확인해야 합니다. 이런 부분은 주변 여유 공간에 영향을 주지만 몸체 치수만으로는 드러나지 않을 수 있습니다. 배치 결정을 좌우하는 치수가 없다면 해당 도면에 추가해 달라고 요청하세요. 무엇을 포함한 수치인지 명확해야 현장 치수와 비교한 결과도 의미가 있습니다.

전면의 구획을 실제 기능으로 해석하기

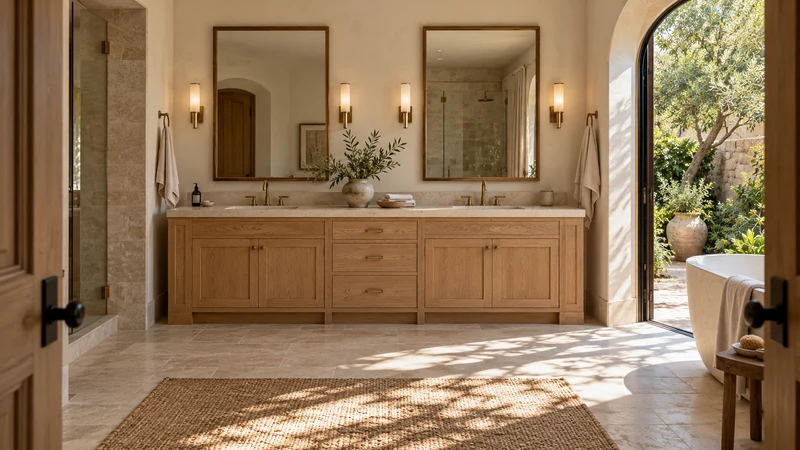

전면의 각 구획이 여닫는 문인지, 서랍 앞판인지, 움직이지 않는 고정판인지 구분하세요. 문이 열리는 방향과 서랍이 나오는 방향, 내부 형상에 관한 주석도 확인합니다. 서랍처럼 보이는 앞판이 세면볼 아래를 가리는 고정판일 수 있습니다. 따라서 입면도에 보이는 칸의 수를 그대로 수납칸 수로 세면 실제 사용 계획과 어긋날 수 있습니다. 각 전면 뒤에서 어떤 기능을 사용할 수 있는지가 핵심입니다.

가령 가족이 매일 쓰는 세면용품을 세면볼 바로 아래의 얕아 보이는 칸에 넣으려는데, 주석에는 고정 전면판이라고 적혀 있다고 가정해 보겠습니다. 전면 구성을 유지하면서 물건을 왼쪽의 열리는 수납칸으로 옮기거나, 구성을 수정해 달라고 요청할 수 있습니다. 첫 번째 선택은 왼쪽 칸에 물건이 들어가고 꺼내기도 편할 때 타당합니다. 그렇지 않다면 필요한 사용 동작을 설명하고 설계 변경을 검토해야 합니다. 세면볼 아래를 서랍으로 바꿀 수 있다고 미리 가정해서는 안 됩니다.

단면에서 실제 수납 공간을 확인하기

이 사례를 판단하려면 단면에서 세면볼 하부와 칸막이, 표시된 배관이나 지지 구조의 점유 공간을 함께 봐야 합니다. 이 요소들이 수납 공간의 형태를 제한하기 때문입니다. 서랍 상자의 외부 치수 역시 물건을 놓을 수 있는 내부 치수와 다릅니다. 매일 쓰는 파우치라면 넣고 뺄 때 통과해야 하는 개구부의 유효 치수와, 안에 놓을 자리의 실제 사용 가능 치수를 모두 확인하세요.

실제로 사용할 파우치, 병, 정리함을 측정해 비교하세요. 선택한 세면볼과 관련 부품의 점유 공간까지 반영했을 때 왼쪽 칸이 충분하다면 기존 전면 구성을 유지할 근거가 생깁니다. 반면 세면볼 하부가 빠져 있거나 배관이 기호로만 표시돼 있다면 아직 판단에 필요한 정보가 부족합니다. 어떤 관계를 추가로 확인해야 하는지 적고 기술 담당자가 조정하도록 요청하세요. 도면의 빈 부분만으로 그곳을 수납 가능한 공간이라고 볼 수는 없습니다.

실측한 욕실과 같은 위치에서 대조하기

제안된 위치를 벽, 욕실 출입문, 인접 설비, 평소 사용하는 접근 공간과 대조하세요. 사용에 영향을 준다면 하부장 문이나 서랍을 연 상태도 함께 봐야 합니다. 벽 사이에 전체 구성이 들어가더라도 문을 열거나 물건을 꺼내는 동작은 불편할 수 있습니다. 평면도, 입면도, 단면도에서도 하부장 위치가 일치해야 합니다. 한 도면에서만 옆으로 옮겨 놓았다고 전체 배치의 문제가 해결된 것은 아닙니다.

현장 정보는 확인된 값과 잠정적인 값을 구분해 기록하세요. 아직 마감하지 않은 벽에서 잰 치수나 확인하지 못한 가려진 부분의 조건은 별도 확인이 필요합니다. 누가 다시 확인할지, 결과에 따라 어느 치수나 위치 관계가 달라질 수 있는지도 적어 두세요. 그래야 아직 가정에 의존하는 배치를 확정된 조건처럼 승인하는 일을 피하고, 남은 확인 사항의 담당자도 분명히 할 수 있습니다.

구체적으로 질문하고 수정 결과까지 확인하기

검토 의견에는 위치, 사용 목적, 필요한 답을 함께 적으세요. 예를 들어 “매일 쓰는 파우치를 왼쪽 칸에 보관할 예정이므로, 선택한 세면볼을 설치한 상태의 개구부 유효 치수와 사용 가능한 내부 치수를 표시해 주세요”라고 요청할 수 있습니다. 이는 정보 확인 요청입니다. 구성을 바꾸려면 변경 요청을 별도로 적고 어떤 사용 동작을 지원해야 하는지 설명하세요. 답변은 관련 도면이나 해당 버전에 연결된 기록에 남겨 달라고 요청합니다.

수정 도면을 받으면 앞서 제기한 질문마다 반영 내용을 대조하세요. 세면볼, 상판, 하드웨어 선택과 수납 기능, 현장과의 위치 관계를 다시 확인합니다. 새 파일이 왔다는 사실만으로 모든 의문이 해소되지는 않습니다. 담당자의 추가 확인이 필요한 조건을 표시하고, 검토한 발행 버전과 결정 내용을 함께 보관하세요. 최종 기록에서는 승인한 내용과 아직 확인을 기다리는 사항을 구분할 수 있어야 합니다.
