Biên bản chấp thuận mẫu tủ tại công trình cần xác định những gì?

Xác định mẫu nào được chấp thuận và chấp thuận điều gì

Biên bản chấp thuận mẫu tủ cần xác định mẫu thực tế đã lắp gồm những gì, nhóm kiểm tra đã xem xét đặc điểm nào và phần nào được chấp thuận cho công trình. Phần chưa thể hiện, chưa kiểm tra hoặc còn phải sửa cũng cần ghi rõ. Một bức ảnh kèm câu “mẫu đẹp, đồng ý” không đủ để người làm sau biết phải giữ lại chi tiết nào. Trước khi triển khai hàng loạt, cần liên kết mẫu được duyệt với đúng bản vẽ, lựa chọn sản phẩm và tài liệu mà nhà cung cấp cùng đội lắp đặt sẽ sử dụng.

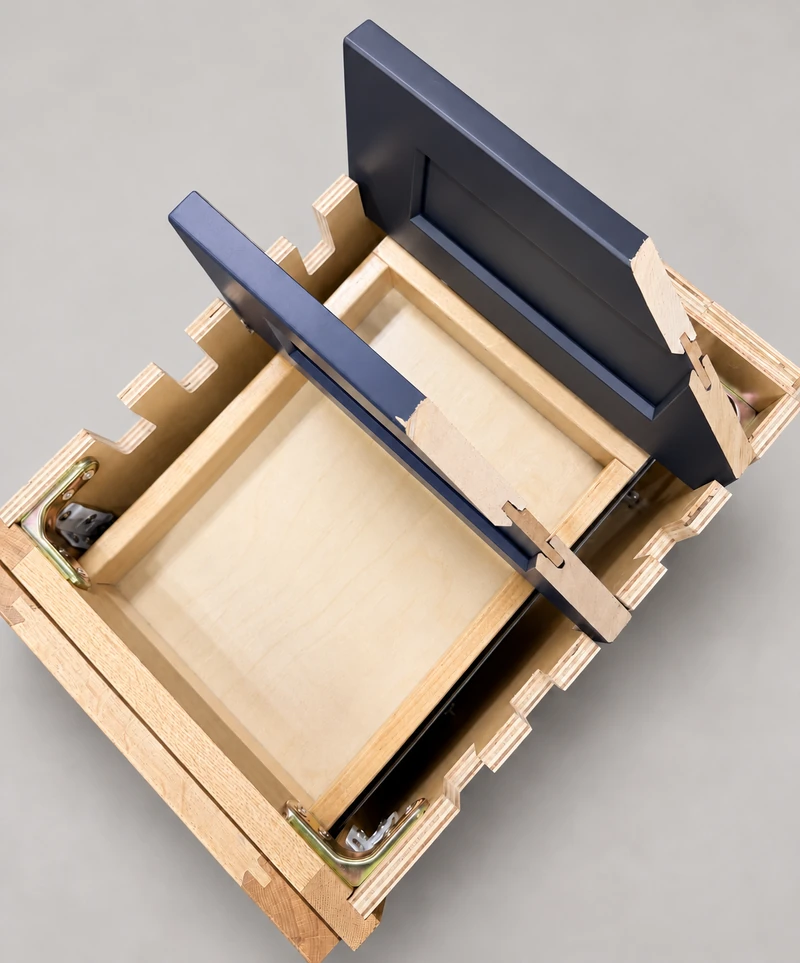

Mẫu lắp thử, thường gọi là mockup, nên được chọn theo câu hỏi cần giải quyết: chỗ tiếp giáp giữa cánh và tấm hông, cạnh ngoài lộ ra, chuyển động của phụ kiện hay chi tiết hoàn thiện sẽ lặp lại. Muốn đánh giá chỗ tiếp giáp, mẫu phải có các bộ phận tạo nên chỗ đó. Mẫu hoàn thiện rời giúp xem bề mặt, nhưng không cho biết các bộ phận khi lắp có gặp nhau hoặc chuyển động phù hợp hay không. Ảnh trong bài chỉ thể hiện một mẫu nhỏ với mặt và cạnh, nên phạm vi nhận xét cũng phải tương ứng.

Thống nhất phạm vi làm mẫu và người đưa ra quyết định

Trước khi làm mẫu, hãy thống nhất bên cung cấp, công việc được bao gồm và người tham gia xem xét. Nếu việc làm mẫu có chi phí hoặc sử dụng vật tư dành cho công trình, cần làm rõ cách xử lý trước khi bắt đầu. Không nên mặc định mẫu được làm miễn phí hoặc tự động tính vào số lượng tủ giao cuối cùng. Với chủ nhà, bước này giúp biết mình đang yêu cầu một mẫu bề mặt hay một cụm lắp thử; với bên mua hàng, nó giúp phạm vi đặt mẫu khớp với quyết định cần đưa ra.

Chọn người xem mẫu theo nội dung cần quyết định. Người đồng ý về màu sắc không vì thế đã xác nhận mọi điều kiện lắp đặt. Biên bản nên chỉ rõ ai xem phần ngoại quan, ai kiểm tra hoạt động và nội dung nào chưa được xem xét. Đồng thời ghi phiên bản bản vẽ, mã tủ hoặc bộ phận, mẫu hoàn thiện và phụ kiện thực sự có trên mẫu. Những phần còn thiếu hoặc dùng tạm phải được nhận diện ngay trong hồ sơ để người đọc không nhầm mẫu đang xem với cấu hình cuối cùng.

Gắn nhận xét với cấu hình và điều kiện đã kiểm tra

Nếu mẫu đang dùng tay nắm tạm vì tay nắm đã chọn chưa có, hãy ghi rõ việc thay thế này. Khoảng trống cho bàn tay và diện mạo quan sát được thuộc về tay nắm đang lắp; không thể chuyển kết luận sang một tay nắm khác chưa thử. Ghi thêm vị trí xem mẫu và điều kiện chiếu sáng liên quan đến quyết định về ngoại quan. Lưu ảnh tổng thể cùng ảnh cận cảnh chỗ cần đánh giá. Khi một kích thước có ý nghĩa, ghi rõ đo giữa những điểm nào và kết quả đo, tách khỏi nhận xét chung như “nhìn cân đối”.

Đoạn văn từ trang hướng dẫn mẫu thử nội thất khách sạn của Gainwell mô tả mẫu đại diện trước khi sản xuất theo số lượng dự án, đồng thời khuyến nghị ghi rõ nhận xét, thay đổi và mẫu tham chiếu đã chấp thuận. Phạm vi này hỗ trợ cách giữ mẫu vật lý và quyết định đi cùng nhau. Nó không xác lập tiêu chuẩn nghiệm thu tủ cho công trình của bạn, cũng không chứng minh hiệu năng lâu dài. Biên bản vẫn cần liên kết với thông tin sản phẩm và bản vẽ áp dụng cho cấu hình cụ thể.

Tài liệu tham khảo: Gainwell: Recording representative-sample approval.

Duyệt từng đặc điểm để phần cần sửa không bị bỏ qua

Với từng đặc điểm đã xem, ghi trạng thái chấp thuận, cần chỉnh sửa hoặc ngoài phạm vi kiểm tra. Các mục có thể gồm lớp hoàn thiện, cách xử lý cạnh, hình thức mối nối và hoạt động đóng mở. Mô tả phải giúp người khác tìm đúng vị trí trên mẫu. Chẳng hạn, nhận xét về khe hở không đều cần chỉ rõ chỗ tiếp giáp bị ảnh hưởng và việc cần làm tiếp theo. Từ “không đạt” đứng riêng không cho người sửa biết phải xử lý đâu; từ “đạt” chung cho cả mẫu lại dễ che khuất phần chưa được đánh giá.

Xét tình huống giả định: nhóm đã xem và đồng ý lớp hoàn thiện, nhưng yêu cầu thay đổi chỗ tiếp giáp giữa tấm ốp và nẹp. Giả định việc sửa mối tiếp giáp không làm đổi lớp hoàn thiện đã chọn. Ghi chấp thuận riêng phần hoàn thiện, còn mối tiếp giáp vẫn chờ xử lý. Nếu câu hỏi chỉ là hình dạng chi tiết dự kiến, bản vẽ sửa có thể phục vụ việc xem xét; nếu cần đánh giá diện mạo khi lắp thực tế, cần mẫu đã chỉnh sửa. Quyết định hữu ích lúc này là giữ kết quả duyệt phần hoàn thiện và chưa dùng mối tiếp giáp cũ làm chuẩn cho các vị trí lặp lại.

Kiểm tra lại phần sửa và giới hạn nơi được áp dụng

Sau khi nhận chi tiết sửa hoặc mẫu đã chỉnh, ghi rõ nội dung đã thay đổi, tài liệu được dùng để xem lại và kết quả lần xem đó. Nếu sửa mối tiếp giáp kéo theo thay đổi bộ phận liên quan, cập nhật cả mã sản phẩm và bản vẽ tương ứng. Trong tình huống trên, nếu quá trình sửa làm thay đổi bề mặt nhìn thấy, cần xem lại phần ngoại quan bị ảnh hưởng. Không nên giữ câu “toàn bộ mẫu đã được duyệt” từ trước khi sửa, vì mẫu chuẩn để làm tiếp đã thay đổi.

Tiếp theo, xác định chi tiết được chấp thuận áp dụng cho những vị trí nào. Một cụm mẫu có thể đại diện cho các vị trí có cùng điều kiện, nhưng không tự chứng minh rằng tủ sẽ vừa ở mọi căn nhà hoặc mọi khu vực. Kích thước hiện trường, cấu hình và lựa chọn riêng vẫn cần được đối chiếu. Khi điều kiện khác nhau, ghi ngoại lệ bên cạnh phạm vi áp dụng để bên đặt hàng và đội lắp đặt biết nơi nào có thể dùng mẫu làm căn cứ, nơi nào cần xem xét riêng trước khi thực hiện.

Lưu và bàn giao đúng mẫu chuẩn sẽ dùng về sau

Hoàn thiện hồ sơ có ngày lập, nhận diện mẫu, người xem xét, quyết định theo từng đặc điểm và các giới hạn còn lại. Đính kèm ảnh, kết quả đo liên quan và tài liệu sản phẩm hoặc bản vẽ đã cập nhật. Ghi nơi giữ cụm mẫu hay các bộ phận đại diện, đồng thời thống nhất cách xử lý nếu chúng được sửa, đưa vào công trình hoặc tháo bỏ. Khi mẫu vật lý đã thay đổi, hồ sơ cần thể hiện điều đó để người đến sau không coi nó là mẫu chuẩn còn nguyên trạng.

Trước khi bắt đầu phần việc lặp lại theo quy trình đã thống nhất, chuyển hồ sơ được chấp thuận cho nhà cung cấp và đội lắp đặt. Người chuẩn bị đơn hàng nên kiểm tra rằng các mã và phiên bản trong hồ sơ khớp với tài liệu sẽ dùng; người lắp đặt cần biết chi tiết nào phải đối chiếu và phần nào còn chờ giải quyết. Khi có thay đổi sau đó, xác định mẫu tham chiếu có cần cập nhật hay không. Biên bản tạo căn cứ kiểm tra có thể quan sát được; các hạng mục làm sau vẫn cần được so sánh với những đặc điểm thực sự đã duyệt.
