Đo hốc cửa sổ nhô trước khi đặt tủ hoặc mở rộng mặt bàn bếp

Muốn biết tủ có vừa, phải đo cả đường bao

Để biết có thể đặt tủ vào hốc cửa sổ nhô hay không, hãy kiểm tra toàn bộ phần diện tích mà tủ sẽ chiếm khi nhìn từ trên xuống. Độ sâu lớn nhất ở giữa hốc chưa đủ để quyết định. Hai góc phía sau của tủ hình chữ nhật có thể chạm tường xiên dù giữa tủ vẫn còn khoảng trống. Vì vậy, cần vẽ đường bao của hốc, đặt mặt bằng tủ dự kiến lên cùng bản vẽ rồi kiểm tra ở cao độ sẽ sử dụng.

Trước khi đo, hãy xác định phần nào sẽ đi vào hốc: thân tủ, mặt bàn hay cả hai. Các phần này có thể có đường bao khác nhau. Mặt bàn vừa trong hốc không chứng minh rằng thân tủ bên dưới cũng vừa; ngược lại, thân tủ lọt được chưa có nghĩa là mặt bàn không vướng bậu cửa. Tách từng phần trên bản vẽ giúp bạn so sánh đúng kích thước cần dùng.

Lập một đường chuẩn chung tại miệng hốc

Chọn hai điểm dễ nhận biết ở hai đầu miệng hốc, phía tiếp giáp với phòng, rồi nối thành đường chuẩn trên bản vẽ mặt bằng. Ghi rõ vị trí hai điểm để người khác có thể đo lại từ cùng một chỗ. Đường này dùng để xác định vị trí và độ sâu của hốc; nó không mặc nhiên là mép trước của mặt bàn tương lai. Phía sau đường chuẩn, ghi lại từng chỗ đổi hướng của bề mặt tường đã hoàn thiện, kể cả nẹp hoặc bậu cửa nhô vào vùng định sử dụng.

Đo riêng hai bên, kể cả khi ảnh chụp khiến cửa sổ trông cân đối. Trong tài liệu IKEA, danh mục đo cửa sổ có kích thước khung và khoảng trống để mở hết cửa; phần hỏi đáp còn nêu chiều rộng cửa sổ tính cả bậu cùng độ cao so với sàn. Những mục này cho thấy cần ghi nhiều ranh giới khác nhau. Cách dựng đường bao hốc dưới đây là gợi ý lập kế hoạch, không phải bản vẽ lắp đặt của IKEA.

Tài liệu tham khảo: IKEA US: Kitchen measurement services — window geometry and operation.

Đặt vị trí đo theo hai cạnh của tủ dự kiến

Trên đường chuẩn, đánh dấu vị trí giữa hốc và vị trí tương ứng với cạnh trái, cạnh phải của tủ dự kiến. Từ mỗi vị trí, đo vuông góc với đường chuẩn đến đường bao phía sau. Gắn từng số đo với vị trí cụ thể thay vì ghi một danh sách chiều dài rời rạc. Khi cạnh tủ tiến gần đoạn tường xiên, độ sâu dùng được có thể giảm. Nếu đổi chiều rộng hoặc dịch chuyển tủ, phải xác định lại hai vị trí đo bên.

Lặp lại việc ghi đường bao tại các cao độ liên quan. Bậu cửa có thể nhô xa hơn tường phía dưới; tay mở hoặc cánh cửa khi chuyển động có thể chiếm chỗ phía trên mặt bàn. Bản vẽ đo sát sàn vì thế chưa mô tả đầy đủ vùng đặt mặt bàn. Ghi cao độ tham chiếu cho từng đường bao và giữ chúng phân biệt rõ cho đến khi đã đối chiếu với từng phần của phương án bố trí.

ABCD

A

A: Vị trí đo bên trái, tại cạnh của mặt bằng tủ dự kiến.

B

B: Độ sâu ở giữa hốc.

C

C: Vị trí đo bên phải, tại cạnh của mặt bằng tủ dự kiến.

D

D: Đường chuẩn chung tại miệng hốc; chưa xác định là mép mặt bàn.

Thử cả chiều sâu lẫn chiều rộng ở phía sau

Ví dụ giả định: đo vuông góc từ cùng đường chuẩn được độ sâu 20 inches ở giữa và 10 inches tại mỗi vị trí cạnh bên dự kiến. Nếu mặt bằng tủ hình chữ nhật đi sâu 18 inches phía sau đường chuẩn, giữa hốc còn 2 inches, nhưng mỗi cạnh bên lại vượt quá khoảng sâu có sẵn 8 inches. Phương án đó không vừa tại vị trí đã chọn. Khoảng trống 2 inches ở giữa chỉ là kết quả phép trừ, không phải khe hở lắp đặt được khuyến nghị. Sơ đồ minh họa quan hệ độ sâu tương đối này, không xác định góc cửa sổ hay kích thước sản phẩm.

Tiếp theo, kẻ vị trí mép sau dự kiến của tủ trên mặt bằng và xem tại đó còn bao nhiêu chiều rộng. Miệng hốc rộng không có nghĩa phần sâu bên trong cũng rộng như vậy. So sánh khoảng này với toàn bộ chiều rộng của cụm tủ, tính cả các chi tiết bên nếu phương án yêu cầu. Với ví dụ trên, nên khảo sát tủ nông hơn hoặc phương án hẹp hơn rồi đo lại; chưa thể kết luận tủ cần hẹp bao nhiêu vì chưa có đủ đường bao và chiều rộng thực tế.

Chọn phần không gian thực sự dùng được

Có thể cân nhắc tủ nông hơn, tủ hẹp hơn, đổi vị trí hoặc để trống một phần hốc. Chẳng hạn, nếu bạn cần lấy đồ thường xuyên ở khu vực sau chậu rửa, hãy xét cả tầm với khi đứng sử dụng. Một mặt bàn ăn sâu vào hốc có thể vừa về hình học nhưng khó với tới mép sau. Trong tình huống đó, phương án nông hơn đáng cân nhắc nếu vẫn đáp ứng nhu cầu chứa đồ. Nếu đổi sang tủ hẹp hơn, hãy kiểm tra lại khoảng sâu tại hai cạnh mới.

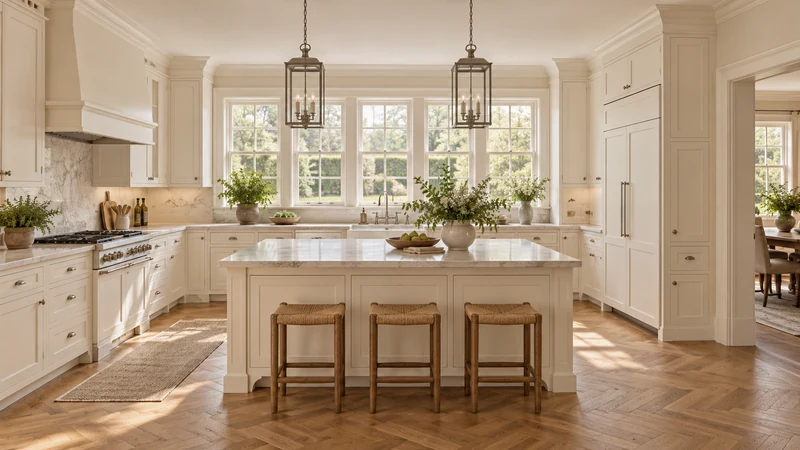

Đối với mặt bàn kéo qua hốc, việc đường bao vừa chỗ mới giải quyết phần hình học. Yêu cầu đỡ mặt bàn và yêu cầu gia công vẫn cần được xác định riêng theo phương án thực tế. Hình tham khảo cho thấy vùng tiếp giáp giữa khung cửa, mặt bàn và tường để bạn nhận diện những ranh giới cần ghi. Không lấy hình dáng hoặc tỷ lệ trong ảnh làm số đo cho căn bếp của mình.

Bàn giao bản khảo sát đủ để so sánh phương án

Hồ sơ gửi người thiết kế hoặc bên cung cấp tủ nên có hai đầu đường chuẩn, các góc đổi hướng, vị trí và độ sâu từng điểm đo, cao độ tham chiếu, cùng ảnh bậu cửa, nẹp và bộ phận mở cửa. Vẽ cả mặt bằng tủ dự kiến lên cùng bản vẽ và đánh dấu những đoạn bị che khuất. Nhờ vậy, người nhận có thể thấy chính xác chỗ nào giới hạn lựa chọn và chỗ nào cần khảo sát thêm.

Bước tiếp theo là dùng hồ sơ này để so sánh những cách bố trí khả thi trước khi chọn tủ. Việc đo xác nhận tại hiện trường và dưỡng gia công, nếu cần, là các đầu việc riêng; bản phác của chủ nhà chưa phải hình dạng có thể đưa đi cắt. Bảng màu tham khảo đi kèm chỉ hỗ trợ lựa chọn thị giác, không xác nhận kích thước phù hợp hoặc danh mục màu có thể đặt mua.
