Cách ghi rõ chiều vân cho tấm hông, thanh bù khe và phần bo góc tủ

Ghi chiều vân cho từng mặt sẽ nhìn thấy

Hãy ghi chiều vân trên mọi tấm hông ngoài, thanh bù khe và phần bo góc nhìn thấy được, cùng với yêu cầu dành cho cánh tủ. Bản vẽ cần thể hiện từng chi tiết ở tư thế lắp thực tế, đánh dấu phía trên, cạnh trước và mặt lộ, rồi thêm mũi tên chỉ chiều vân. Câu “đồng bộ với tủ” chưa đủ rõ: người bán có thể hiểu là cùng màu, trong khi bạn muốn cùng chiều vân hoặc hoa văn nối tiếp giữa các tấm.

Tấm hông là phần che mặt bên ngoài của dãy tủ; thanh bù khe là dải hẹp dùng để hoàn thiện khoảng trống; phần bo góc là đoạn hoàn thiện ngắn chạy sang mặt bên quanh góc. Dù diện tích khác nhau, cả ba đều có thể nằm trong tầm nhìn từ cửa vào. Khi chọn mẫu cánh, hãy xem luôn các mặt này để quyết định nơi nào cần đồng hướng và nơi nào có thể chủ động đổi chiều vân.

Đặt tên vị trí và xác định mặt lộ

Quan sát tủ từ cửa vào và từ phía có hông lộ. Liệt kê mặt hông rộng, mặt thanh bù hẹp, cạnh lộ của tấm ốp và đoạn bo quanh góc. Đặt tên dễ đối chiếu như “hông ngoài bên phải” hoặc “thanh bù trước cạnh hông phải”, rồi dùng đúng tên đó trong bản vẽ và danh sách đặt hàng. Việc này giúp kiểm soát diện mạo của từng chi tiết mà không cần thay đổi bố trí tủ.

Với mỗi chi tiết, chỉ rõ mặt nào quay ra ngoài và cạnh nào hướng về phía trước. Một tấm chữ nhật rời có thể xoay trên bàn, nhưng hình dạng khi lắp và vị trí các cạnh đã hoàn thiện có thể không cho phép xoay như vậy. Nếu cả hai mặt đều lộ, ghi yêu cầu cho từng mặt. Đừng mặc định mặt sau của tấm trang trí có cùng lớp hoàn thiện hoặc cách thể hiện vân như mặt chính.

Cùng chiều vân chưa có nghĩa là nối liền hoa văn

Tài liệu bộ sưu tập Strata của Conestoga phân biệt chiều vân đứng hoặc ngang với ghép vân theo trình tự, tức sắp xếp các chi tiết để hoa văn tiếp nối theo một thứ tự xác định. Phần mô tả sản phẩm không ghép theo trình tự vẫn nêu lựa chọn chiều vân, dù mỗi cánh và mặt ngăn kéo có hoa văn riêng. Đây là cơ sở để tách hai yêu cầu khi đặt hàng; tài liệu đó không xác nhận lựa chọn hiện có hoặc dịch vụ ghép vân cho đơn hàng của bạn.

Tài liệu tham khảo: Conestoga: Grain orientation and sequence options.

Vì vậy, hãy quyết định bạn cần cùng hướng, chủ động khác hướng hay một mối liên hệ cụ thể giữa các hoa văn. Thanh bù có vân đứng cạnh cánh vân đứng vẫn có thể khác đường nét và vị trí mắt vân. Nếu muốn vân nối qua góc ngoài từ mặt trước sang hông, hãy chỉ rõ góc đó và yêu cầu xác nhận khả năng thực hiện. Một mũi tên chỉ chiều không tự thể hiện yêu cầu nối vân quanh góc.

Đưa mũi tên vào bản vẽ theo tư thế lắp

Chuẩn bị hình nhìn từ phía trước và hình nhìn từ bên hông, dùng thống nhất tên vị trí. Vẽ mũi tên trên từng mặt lộ và ghi “phía trên” khi dễ nhầm. Đưa cả nẹp và thanh hẹp vào bản vẽ, kể cả khi báo giá chỉ liệt kê chúng theo chiều dài. Mũi tên trên hình mặt trước chưa cho biết chiều vân của mặt hông; mặt bên cần được thể hiện riêng theo hướng người sử dụng sẽ nhìn thấy.

Thống nhất với bên cung cấp kích thước nào được gọi là rộng, kích thước nào là cao và cạnh nào sẽ còn lộ sau khi cắt chỉnh tại công trình. Nếu thợ định cắt một thanh từ tấm vật liệu được giao, cần xác định tấm nguồn và hướng cắt trước. Cách chia tấm tiết kiệm vật liệu có thể tạo ra chiều vân khác ý định ban đầu. Khi hai mục tiêu xung đột, hãy chọn và ghi nhận phương án trước khi cắt.

Ví dụ lựa chọn ở đầu dãy tủ có hông lộ

Giả sử bạn chọn vân ngang cho các cánh, còn tấm hông cao ở cuối dãy tủ nhìn rõ từ cửa vào. Bạn muốn hông có vân đứng để tạo cảm giác theo chiều cao, trong khi thanh bù phía trước chạy vân ngang cùng hướng với cánh bên cạnh. Báo giá chỉ ghi “tấm hông và thanh bù đồng bộ”, còn hình phác không đánh dấu chiều vân hay cạnh hoàn thiện. Như vậy, hai ý định khác nhau của bạn chưa được thể hiện đủ để duyệt.

Hãy thêm mũi tên đứng cho hông, mũi tên ngang cho thanh bù và chỉ rõ cạnh trước cần hoàn thiện. Nếu tấm hông ở kích thước đã chọn chỉ được cung cấp với vân ngang, hãy yêu cầu một phương án thay thế cụ thể có vân đứng, rồi đối chiếu kích thước, mặt lộ và cạnh hoàn thiện. Nếu không có phương án phù hợp, bạn có thể chủ động chấp nhận hông vân ngang và sửa hồ sơ. Chỉ duyệt sau khi lựa chọn rõ ràng; xoay hình mẫu trên bản phối cảnh không chứng minh tấm thực tế có thể xoay tương ứng.

Giữ yêu cầu chiều vân đi cùng đúng chi tiết

Lưu bản vẽ đã đánh dấu cùng danh sách chi tiết và lựa chọn lớp hoàn thiện. Mọi thay đổi được chấp nhận cần xuất hiện trong cả bản vẽ lẫn mô tả đơn hàng để người đặt mua, bên cung cấp và thợ lắp cùng hiểu một phương án. Với laminate có hoa văn hoặc bề mặt in khác, giữ nguyên mã mẫu trang trí và chiều dự kiến. Hình ảnh giống gỗ không đủ để kết luận đó là veneer gỗ thật hay một loài gỗ cụ thể.

Khi nhận hàng, đối chiếu từng chi tiết còn nguyên nhận diện trước khi cắt chỉnh. Kiểm tra phía trên, mặt lộ, các cạnh hoàn thiện và chiều vân theo hồ sơ đã duyệt. Nếu thấy hướng vân bất ngờ, chụp chi tiết theo tư thế dự kiến lắp, kèm nhãn vị trí để bên cung cấp biết chính xác phần đang cần xử lý. Giải quyết sai khác trước khi cắt hoặc lắp khiến nhãn và vị trí ban đầu khó truy lại.

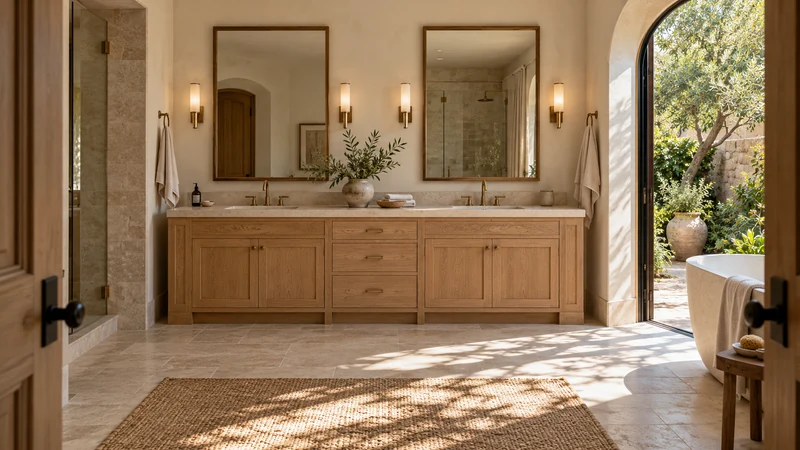

Màu mặt tủ để tham khảo
