주방 수납장 도면의 높이는 어느 바닥을 기준으로 잡아야 할까?

높이 비교에는 고정 기준선, 공간 검토에는 최종 바닥

주방 수납장 도면은 고정된 수평 기준선으로 높이를 비교하되, 기존 바닥과 시공 후 마감 바닥을 따로 표시해야 합니다. 실제 사용 높이나 가전 설치 공간을 판단할 때는 완공 후 각 제품 아래에 놓일 바닥을 기준으로 확인합니다. 도면에 ‘바닥에서부터 높이’라고만 적으면 부족합니다. 방 안에서도 바닥 높이가 다를 수 있고, 새 바닥층이 생기면 그 위에 남는 공간도 달라지기 때문입니다.

키큰장이나 조리대 아래 가전을 결정하기 전에 제품이 최종적으로 어느 층 위에 놓이는지부터 정리해야 합니다. 수리할 때 가전을 꺼내려면 어떤 바닥을 지나야 하는지도 함께 봅니다. 주방 배치를 그대로 유지해도 예전 치수가 계속 유효한 것은 아닙니다. 수납장 위치를 옮기지 않는 바닥 교체만으로도 바닥과 조리대 밑면, 가전 설치 공간 사이의 높이 관계가 달라질 수 있습니다.

누구나 다시 찾을 수 있는 기준선을 남기기

도면에서 데이텀(datum)이라고 부르는 기준은 여러 측정값을 비교하기 위한 공통 출발점입니다. 위치가 명확한 수평 기준선이 있으면 바닥이 수평이라고 가정하지 않고도 각 지점의 높낮이를 비교할 수 있습니다. 기준선을 설정한 사람은 그 위치와 나중에 다시 확인하는 방법을 기록해야 합니다. 작업자마다 자기 발밑 바닥에서 위로 재면 줄자에 같은 숫자가 나와도 실제 공간에서는 서로 다른 높이를 가리킬 수 있습니다.

KraftMaid 문서에는 바닥의 높은 지점을 찾은 뒤 하부장용 수평 기준선을 설정했다는 설명이 있습니다. 여기서 활용할 원리는 바닥의 높낮이를 먼저 파악하고 공통 기준으로 측정값을 정리하는 것입니다. 이 글은 그 측정 원리만 다룹니다. 해당 문서의 설치 치수를 다른 수납장이나 가전에도 적용되는 공통 기준으로 사용하지 않으며, 제품별 시공 치수를 이 글에서 정하지도 않습니다.

참고 자료: KraftMaid: Cabinetry Installation, Care and Cleaning — Floor preparation.

출입구보다 제품이 놓일 자리와 이동 경로를 확인하기

측정 지점은 수납장과 가전이 실제로 차지할 바닥 영역 안에 잡아야 합니다. 깊이가 있는 수납장은 앞쪽과 뒤쪽을 모두 살피고, 이어지는 수납장 구간과 가전을 꺼낼 경로도 포함합니다. 주방 출입구에서 잰 값만으로는 이런 관계를 알 수 없습니다. 예를 들어 식기세척기 아래는 낮고 바로 앞의 마감 바닥은 높을 수 있습니다. 이때 설치 공간에 들어가는지와 나중에 밖으로 꺼낼 수 있는지는 각각 검토할 사항입니다.

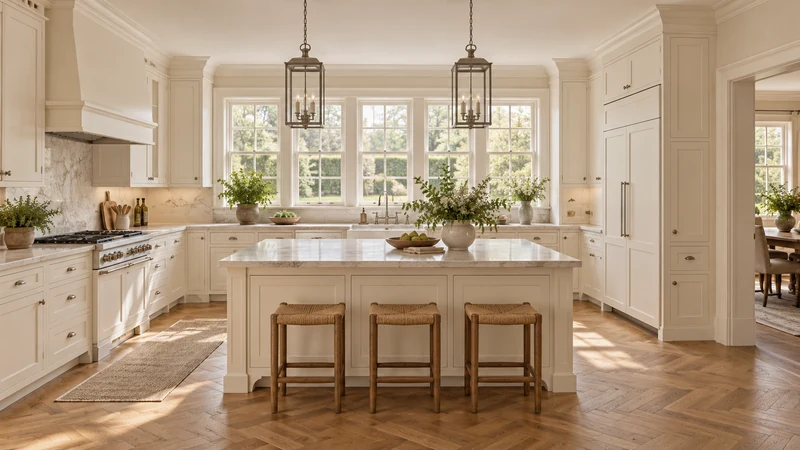

원래 측정값을 보관하고 간단한 평면도에 각 위치를 표시하세요. 기준선에서 바닥을 향해 아래로 잴 때는 거리가 클수록 해당 바닥이 낮다는 뜻입니다. 측정 방향을 화살표로 그려 두면 높낮이를 거꾸로 해석하는 실수를 줄일 수 있습니다. 예상과 다른 값은 다시 측정하고, 가려진 부분은 미확인으로 남깁니다. 주방 투시도는 배치를 보여 주지만 바닥의 수평 상태나 수납장 아래의 층 구성까지 확인해 주지는 않습니다.

같은 두께를 더해도 바닥 높이 차이는 남는다

다음은 인치 단위의 가상 예시입니다. 동일한 수평 기준선에서 기존 바닥의 측정 지점 중 가장 높은 곳까지는 48 inches, 다른 지점까지는 48.75 inches라고 가정합니다. 두 번째 지점이 0.75 inch 낮습니다. 두 곳에 모두 0.5 inch 두께의 바닥층을 더하면 바닥이 기준선에 가까워지므로 새 거리는 각각 47.5 inches와 48.25 inches가 됩니다. 두 지점의 차이는 여전히 0.75 inch입니다.

이 조건에서 기존 조리대 높이를 유지하려 한다면, 두 지점의 바닥은 모두 0.5 inch 올라가지만 높이 차이는 사라지지 않는다는 점이 판단의 핵심입니다. 조리대 위치가 고정되어 있으면 바닥에서 조리대 밑면까지의 공간은 그만큼 줄어듭니다. 따라서 가전 설치 공간과 수납장 배치를 다시 대조한 뒤 치수를 승인해야 합니다. 이 숫자는 계산 원리를 설명하기 위한 가정이며 바닥재 사양, 수납장 설치 높이, 바닥 높이 차이를 처리하는 시공 방법을 제시하지 않습니다.

제품 아래에 실제로 남을 바닥층으로 판단하기

도면에는 구역별로 남길 층, 철거할 층, 새로 마감할 부분을 구분해야 합니다. 지금 보이는 표면만으로 완공 후 바닥 높이를 추정할 수는 없습니다. 이 기록이 있어야 시공 담당자가 선택한 수납장과 가전의 지지 조건, 제품별 높이 조절 범위를 현장과 대조할 수 있습니다. 현장 측정값은 방의 조건을 설명하는 자료입니다. 제품의 외형 치수나 명목 치수만으로 설치 공간 내부의 실제 여유 높이가 정해지지는 않습니다.

식기세척기 아래는 기존 바닥을 남기고 앞쪽에만 새 바닥층을 더하는 계획을 가정해 보겠습니다. 완공 후 조리대 아래에 남을 공간과 기기를 꺼낼 때 넘어야 하는 바닥을 함께 검토해야 합니다. 바닥 공사 전에 기기가 들어갔다는 사실만으로 이후에도 꺼낼 수 있다고 판단할 수는 없습니다. 선택한 기기가 두 조건을 모두 충족하는지 확인한 뒤 계획을 확정합니다. 기존 조리대 높이를 유지하려면 창턱과 인접한 다른 상판의 높이 관계도 확인해야 합니다.

바닥 조건을 수납장 승인 도면과 함께 관리하기

인계 자료에는 기준선, 이름을 붙인 측정 지점, 기존 측정값, 예정된 마감 바닥 조건, 아직 가려진 구역을 담습니다. 선택한 제품의 높이와 조절 범위, 점검이나 수리를 위해 꺼내는 경로에서 해결되지 않은 사항도 기록하세요. 수납장 치수를 승인하기 전에 관련 시공 담당자에게 완공 상태의 배치를 확인받아야 합니다. 그래야 구매자와 설치 담당자가 같은 바닥 조건을 전제로 치수를 읽고, 남은 확인 사항도 놓치지 않을 수 있습니다.

나중에 남길 층이나 철거 범위, 추가할 바닥층이 바뀌면 영향을 받는 수납장과 조리대 높이, 가전 설치 공간을 함께 재검토합니다. 변경 내용을 별도 대화에만 남기지 말고 승인에 쓰는 도면의 바닥 메모에도 반영하세요. 참고용 색상표는 주방의 외관을 논의하는 데 도움이 되지만 바닥의 층 구성이나 실제 수직 공간을 알려 주지는 않습니다. 치수를 확정할 근거는 확인된 바닥 높이 기록과 그에 맞춘 제품 검토입니다.
