Chiều sâu tủ lavabo: thân tủ, mặt bàn và tay nắm

Chọn số đo theo phần cần kiểm tra

Hãy dùng số đo có hai đầu tương ứng với phần bạn cần kiểm tra. Khi so sánh thân tủ lavabo, cần chiều sâu thân tủ với cùng cách lấy mốc. Khi bố trí phòng tắm, cần biết bộ tủ sau lắp đặt nhô ra bao xa từ mặt tường hoàn thiện, kể cả bộ phận nhô xa nhất. Dòng thông tin chỉ ghi “chiều sâu” chưa đủ để trả lời cả hai việc này.

Một bản vẽ có nhiều chiều sâu vẫn có thể hoàn toàn nhất quán: thân tủ, cánh đóng, tay nắm và mặt bàn không nhất thiết có cùng mép trước. Trên bản vẽ đúng mẫu và cấu hình đã chọn, hãy lần theo các đường dóng kích thước đến bề mặt được đánh dấu. Số đo kết thúc ở mép thân có thể chưa tính cánh; số đo đến mặt cánh có thể chưa tính tay nắm. Chiều sâu mặt bàn cũng phải được đọc riêng, nhất là khi mặt bàn là hạng mục chọn thêm.

Đọc chú giải trước khi diễn giải nét đứt. Nét đó có thể thể hiện cấu tạo bị che khuất, vị trí khác của ngăn kéo hoặc thông tin thuộc hình chiếu khác; không thể mặc định đó là một tấm bổ sung. Nếu không nhìn rõ điểm kết thúc của đường dóng, cần xin bản vẽ rõ hơn. Phóng lớn ảnh mờ không khôi phục thông tin đã mất, và đo theo tỷ lệ của ảnh không thay thế được kích thước ghi trên bản vẽ.

Mốc phía sau quyết định ý nghĩa của chiều sâu

Sau khi xác định mép trước, kiểm tra đầu phía sau của số đo. Nó đang chỉ vào lưng tủ, mép sau của hông tủ, thanh treo, mặt tường hoàn thiện hay vị trí lắp đặt được đề xuất? Các mốc này trả lời những câu hỏi khác nhau. Tấm lưng có thể nằm thụt vào giữa hai hông, nên vị trí tấm lưng chưa chắc là điểm sau cùng của tủ. Chiều sâu đo trên bản thân tủ cũng không tự bao gồm khoảng hở hoặc chi tiết nhô phía sau.

Khi chép kích thước sang mặt bằng, ghi kèm mốc, chẳng hạn “chiều sâu thân tính từ mép sau hông tủ”. Nếu nhà cung cấp đưa ra khoảng nhô sau lắp đặt tính từ tường hoàn thiện, ghi rõ con số đó đã bao gồm mặt bàn và tay nắm nào. Điều kiện phía sau chưa rõ phải được giữ thành mục cần xác nhận; coi khoảng chưa biết bằng không sẽ làm đường bao trên mặt bằng có vẻ chắc chắn hơn dữ liệu thực tế.

Chỉ cộng các đoạn kích thước thực sự nối tiếp nhau

Xét ví dụ giả định: thân tủ sâu 20 inches, cánh đóng nhô thêm 0.75 inch khỏi thân và tay nắm nhô thêm 1.25 inches khỏi mặt cánh. Nếu đây là các đoạn riêng biệt nối tiếp nhau, có đầu cuối khớp nhau, khoảng từ mốc sau thân đến đầu tay nắm là 20 + 0.75 + 1.25 = 22 inches. Nếu bản vẽ đã ghi 22 inches là chiều sâu tổng có tay nắm, hãy dùng trực tiếp số đó; cộng cánh và tay nắm lần nữa sẽ tính trùng.

Ví dụ này minh họa cách đọc, không phải thông số sản phẩm của usaKT.com. Trước khi tính, đánh dấu hai đầu từng đoạn và phân biệt kích thước thành phần với kích thước tổng. Chỉ ghép số từ các hình chiếu khác nhau khi mốc của chúng tương thích. Nếu chưa biết độ nhô của tay nắm đã chọn, tổng chiều sâu đến tay nắm vẫn chưa xác định; không nên lấy một mức ước chừng để hoàn tất phép cộng.

Dùng đúng hình chiếu cho từng câu hỏi

Hình chiếu đứng phía trước giúp nhận diện chiều rộng và cách chia cánh, ngăn kéo. Hình chiếu bằng và mặt cắt giúp hiểu quan hệ trước–sau. Trước khi dùng chung, đối chiếu mã mẫu, ghi chú tùy chọn và phiên bản tài liệu để chắc rằng chúng mô tả cùng cấu hình. Một hình minh họa có cách chia ngăn kéo khác vẫn có thể trông tương tự, nhưng không đủ để xác nhận cấu tạo bên trong chiếc tủ bạn định đặt.

Chiều sâu bên ngoài cũng không cho biết trực tiếp chiều sâu chứa đồ. Không gian sử dụng trong ngăn kéo phụ thuộc vào hộp ngăn kéo và kết cấu xung quanh; không thể lấy chiều sâu tủ trừ một khoản đoán chừng. Khoảng ngăn kéo vươn ra khi mở lại là kích thước chuyển động riêng. Vì vậy, câu hỏi về đồ đạc cần cất và câu hỏi về chỗ đứng khi mở ngăn kéo cần dữ liệu khác với chiều sâu tổng khi đóng.

So sánh hai phương án trên cùng cơ sở

Giả sử bạn đang chọn giữa hai tủ cho phòng tắm cần chừa lối đi phía trước. Tài liệu của một phương án ghi chiều sâu thân, còn phương án kia ghi chiều sâu đến tay nắm. Chỉ nhìn số nhỏ hơn chưa thể kết luận tủ nào chiếm ít chỗ hơn. Trước hết phải đưa chúng về cùng mốc sau và cùng phạm vi phía trước, rồi kiểm tra thêm mép mặt bàn có nhô xa hơn tay nắm hay không.

Nếu đã có đầy đủ các đoạn nối tiếp như ví dụ trên, bạn có thể xác định vị trí đầu tay nắm so với thân. Để đưa lên mặt bằng phòng, vẫn cần xác định vị trí thân so với tường và đường bao của mặt bàn đã chọn. Phương án có đường bao sau lắp đặt rõ ràng sẽ cho phép kiểm tra lối đi và thao tác mở tủ cụ thể hơn. Khi một phương án còn thiếu dữ liệu, hãy giữ việc so sánh ở trạng thái chưa kết luận hoặc xem xét mẫu có tài liệu rõ hơn trước khi đặt hàng.

Gửi câu hỏi có điểm đầu, điểm cuối rõ ràng

Gửi lại bản vẽ đã đánh dấu hai đầu của kích thước còn vướng, kèm mẫu tủ, tay nắm và mặt bàn dự định chọn. Có thể hỏi: “Chiều sâu này bắt đầu từ bề mặt nào phía sau, kết thúc ở đâu phía trước, và đã tính cánh, tay nắm, mặt bàn chưa?” Câu hỏi như vậy giúp xác nhận đúng phạm vi đo, thay vì chỉ hỏi tủ có đủ nông hay không. Lưu trả lời bằng văn bản cùng bản vẽ để hồ sơ đặt hàng và mặt bằng dùng cùng cách hiểu.

Khi các mốc đã rõ, chuyển đường bao sau lắp đặt lên mặt bằng rồi kiểm tra việc đi lại và thao tác quanh tủ. Nếu còn thiếu khoảng mở ngăn kéo hoặc kích thước chứa đồ, yêu cầu đúng bản vẽ cho phần việc đó. Đọc đúng chiều sâu tạo cơ sở đáng tin cậy cho nhóm thiết kế và lắp đặt; riêng bước đọc bản vẽ này chưa xác nhận rằng phương án lắp đặt đã được chấp thuận.

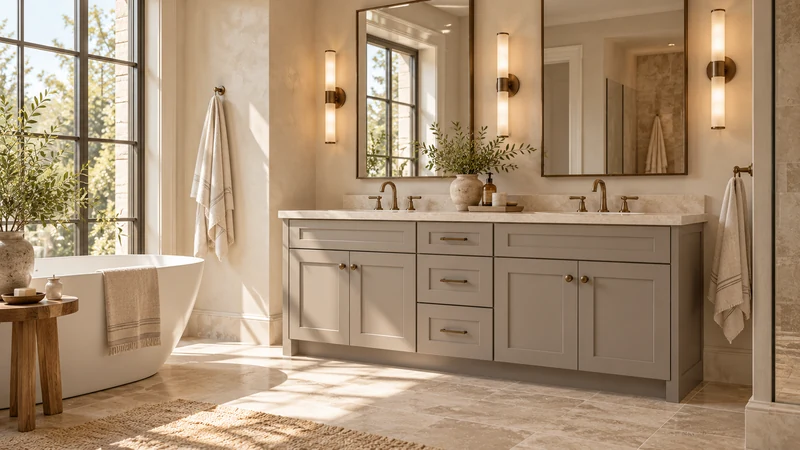

Màu mặt tủ để tham khảo
